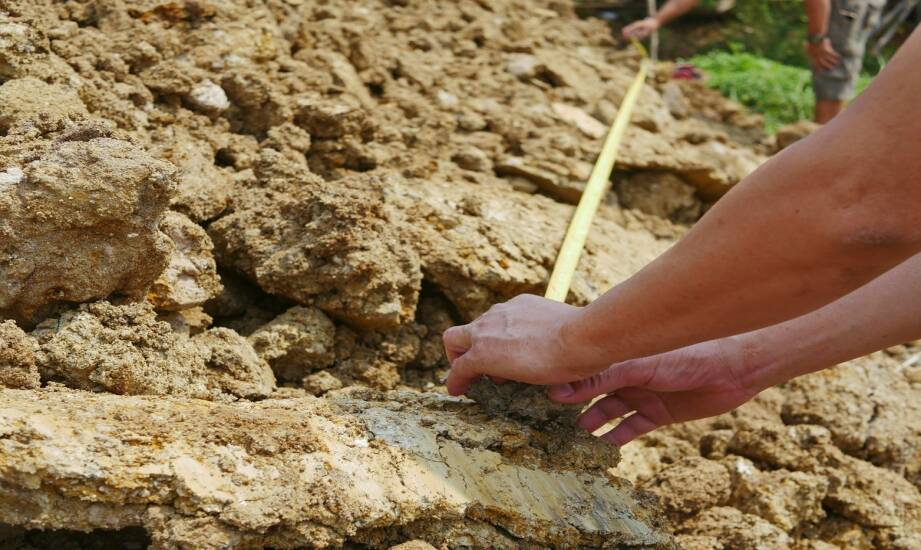

Obliczanie objętości mas ziemnych: metody i praktyczne przykłady

Na budowie rzadko pada pytanie: „Czy ziemi będzie dużo?”. Częściej słyszysz: „Ile dokładnie wyjdzie wykopu, ile nasypu i czy da się to sensownie zbilansować?”. Właśnie tu zaczyna się temat, który potrafi uratować budżet i harmonogram: obliczanie objętości mas ziemnych. Dobrze policzona kubatura oznacza mniej niespodzianek w kosztorysie, sprawniejszą logistykę wywozu lub dowozu gruntu oraz mniejsze ryzyko konfliktów na linii inwestor–wykonawca–projektant.

Przeczytaj również: Czy kursy pierwszej pomocy powinny być obowiązkowe w programie nauczania?

W praktyce w rejonie Szczecina, Gorzowa Wielkopolskiego oraz w woj. lubuskim i zachodniopomorskim spotykamy inwestycje o bardzo różnym charakterze: od działek pod domy jednorodzinne, przez hale magazynowe, po drogi dojazdowe i place manewrowe. Każdy z tych przypadków „lubi” inną metodę pomiaru i obliczeń. Poniżej rozkładamy temat na metody, dane wejściowe, typowe błędy i konkretne przykłady liczbowe.

Przeczytaj również: Korzyści wyboru szkoleń BHP w formie online

Co tak naprawdę liczymy: wykop, nasyp i bilans mas ziemnych

Objętość robót ziemnych to nie jest jedna liczba. Zawsze porównujesz co najmniej dwie powierzchnie: stan istniejący terenu (to, co jest) oraz powierzchnię projektowaną (to, co ma być). Różnica pomiędzy nimi tworzy obszary wykopu (tam, gdzie teren trzeba obniżyć) oraz nasypu (tam, gdzie teren trzeba podnieść).

Przeczytaj również: Bezpieczeństwo osiedli mieszkaniowych: kontrola dostępu na Dolnym Śląsku

W planowaniu robót kluczowy jest bilans mas ziemnych, czyli różnica pomiędzy objętością wykopów a objętością nasypów. Jeśli bilans wychodzi „na minus”, trzeba dowieźć grunt. Jeśli „na plus”, nadmiar trzeba wywieźć lub zagospodarować. Brzmi prosto, ale diabeł siedzi w szczegółach: jakość gruntu, stopień zagęszczenia, spulchnienie po odspojeniu czy warunki podłoża potrafią zmienić realne ilości transportów. Dlatego obliczenia geodezyjne traktuje się jako punkt wyjścia do logistyki i kosztów.

W obliczeniach często pojawia się pojęcie linii robót zerowych. To miejsce, gdzie powierzchnia istniejąca przecina się z projektowaną. W praktyce linia robót zerowych „odcina” obszary wykopu od obszarów nasypu. Jeśli ta linia przechodzi przez dany „element” obliczeniowy (np. pole siatki albo bryłę między przekrojami), objętości wykopu i nasypu liczy się osobno, bo w jednym fragmencie mogą wystąpić oba zjawiska.

Dane, bez których obliczenia będą tylko zgadywaniem

Żeby obliczenia miały sens, potrzebujesz dwóch rzeczy: wiarygodnego pomiaru oraz jasnej geometrii projektu. W praktyce wygląda to tak, że geodeta pozyskuje punkty wysokościowe i sytuacyjne, a projekt dostarcza rzędne docelowe, spadki, krawędzie skarp, załamania niwelety, krawężniki, obrzeża czy poziomy posadzki.

W terenie najczęściej zbiera się dane metodami geodezyjnymi, które różnią się szybkością, kosztem i dokładnością. Dla inwestora ważne jest jedno: metoda ma pasować do obiektu. Inaczej podejdziesz do działki 1000 m², a inaczej do rozległej piaskowni czy dużego węzła drogowego.

W praktyce lokalnej (Szczecin, Gorzów Wielkopolski i okolice) często dochodzi jeszcze jeden „czynnik terenowy”: dostępność. Kiedy teren jest podmokły, zarośnięty, mocno pofałdowany albo częściowo niedostępny, dobór technologii (np. fotogrametria lub skanowanie) potrafi skrócić prace i ograniczyć ryzyko błędów z niedopomiaru.

Metoda siatki kwadratów: prosta i skuteczna na terenach regularnych

Metoda siatki kwadratów sprawdza się tam, gdzie teren jest w miarę zwarty i regularny, a projekt nie ma „dzikiej” geometrii. Dzielisz obszar na kwadraty o równych bokach (np. 5×5 m, 10×10 m, 20×20 m), mierzysz wysokości w węzłach siatki, a potem dla każdego pola wyznaczasz średnią różnicę wysokości między stanem istniejącym a projektowanym.

W praktyce spotkasz też termin niwelacja siatkowa – to sposób pozyskania wysokości w regularnej siatce punktów. W połączeniu z obliczeniami objętości daje to szybki, czytelny model do kosztorysu i harmonogramu robót.

Jak wygląda to „na liczbach”? Załóżmy kwadrat 10×10 m, czyli pole 100 m². W narożnikach masz różnice (projekt minus teren) równe: +0,20 m, +0,10 m, +0,30 m, +0,00 m. Średnia różnica wynosi (0,20+0,10+0,30+0,00)/4 = 0,15 m. Objętość nasypu dla tego pola to 100 m² × 0,15 m = 15 m³. Gdyby średnia wyszła ujemna, liczyłbyś wykop. Jeśli w narożnikach raz wychodzi plus, raz minus, wchodzisz w temat robót zerowych i pole trzeba rozbić dokładniej (albo przejść na siatkę trójkątów w programie).

To metoda lubiana za przewidywalność. Warto jednak pamiętać o praktycznej konsekwencji: im większe oczko siatki, tym szybciej zrobisz pomiar, ale tym większe ryzyko „zgubienia” lokalnych zagłębień lub garbów terenu. Z kolei małe oczko oznacza więcej punktów i więcej pracy, ale zazwyczaj lepszą zgodność z rzeczywistością.

Metoda przekrojów poprzecznych: najlepsza na drogi, kanały i długie wykopy

Gdy obiekt jest wąski i podłużny (droga, rów, sieć, pas pod instalacje), króluje metoda przekrojów poprzecznych. Wykonujesz przekroje w określonych odległościach (np. co 10 m, co 20 m), a następnie obliczasz pola przekrojów wykopu i/lub nasypu. Objętość pomiędzy kolejnymi przekrojami wyznacza się najczęściej jako średnią pól przekrojów razy odległość.

W wielu przypadkach w przekrojach pojawiają się figury przypominające trapezy. Wtedy przydaje się wzór na pole trapezu: ((a+b)*h)/2. W geodezji „a” i „b” mogą być długościami podstaw w przekroju, a „h” odległością między nimi – zależnie od tego, jak definiujesz geometrię przekroju. W praktyce projekt drogowy lub kanalizacyjny podaje skarpy i szerokości, więc pole przekroju da się wyliczyć szybko i powtarzalnie.

Przykład: masz dwa kolejne przekroje wykopu co 20 m. Pole wykopu w pierwszym przekroju wynosi 12 m², w drugim 18 m². Objętość pomiędzy przekrojami (metodą średnich pól) to ((12+18)/2) × 20 = 15 × 20 = 300 m³. Jeśli na odcinku pojawia się przejście przez linię robót zerowych, odcinek dzielisz tak, by osobno policzyć fragment wykopu i fragment nasypu. To nie jest „czepialstwo” – takie rozbicie daje realną kontrolę nad bilansem.

Ta metoda bardzo dobrze „łapie” zmiany wysokości na trasie i jest odporna na sytuacje, gdy teren raz pnie się w górę, raz opada. Dlatego przy inwestycjach liniowych często bywa dokładniejsza niż siatka kwadratów, nawet jeśli liczba punktów pomiarowych jest porównywalna.

Technologie pomiarowe w praktyce: tachimetria, RTK-GPS, fotogrametria i skanowanie laserowe

Obliczenia zaczynają się od pomiaru. A pomiar to już decyzja: czym, jak gęsto i z jaką kontrolą. W geodezji terenowej wciąż bardzo popularna jest tachimetria, bo pozwala precyzyjnie zebrać rzeźbę terenu i punkty załamania (krawędzie skarp, krawężniki, uskoki). W wielu zadaniach to „złoty środek” pomiędzy ceną a dokładnością.

Do szybkiego pozyskiwania współrzędnych często stosuje się RTK-GPS (Real Time Kinematic). Tam, gdzie masz dobry odbiór i brak przeszkód (np. w otwartym terenie), RTK potrafi znacząco skrócić czas prac. W gęstej zabudowie, przy wysokich drzewach lub w trudnych warunkach sygnału częściej wygrywa tachimetr.

Fotogrametria (np. z drona) jest użyteczna, gdy teren jest trudno dostępny albo rozległy, a potrzebujesz gęstej chmury punktów i szybkiego pozyskania modelu. Dobrze sprawdza się przy hałdach, skarpach, odkrywkach, ale wymaga poprawnego osnowania i kontroli jakości – bez tego model może wyglądać „ładnie”, a jednak nie trzymać parametrów.

Największą precyzję i powtarzalność przy dużych powierzchniach daje skanowanie laserowe, w tym rozwiązania lotnicze (LIDAR) lub naziemne. Skaning tworzy chmurę punktów o bardzo dużej gęstości, co ogranicza wpływ „ludzkiego wyboru” miejsc pomiaru. W praktyce oznacza to lepsze odwzorowanie detali i mniejsze ryzyko, że zaniżysz lub zawyżysz kubaturę, bo ominąłeś kluczowe punkty terenu.

W biurach geodezyjnych coraz częściej obliczenia wykonuje się w oparciu o numeryczne modele terenu i siatkę trójkątów (TIN). Takie podejście bywa dokładniejsze niż ręczne liczenie z uproszczeń, a dodatkowo ogranicza ryzyko błędu rachunkowego. Programy geodezyjne automatyzują pracę, ale nadal obowiązuje zasada: „dobry model zaczyna się od dobrych danych”.

Praktyczne przykłady z budowy: jak dobrać metodę do sytuacji

„To jak policzycie ten urobek?” – pyta wykonawca. „A jak mamy projektowane spadki?” – dopytuje geodeta. Ten krótki dialog dobrze pokazuje sedno: metoda liczenia musi pasować do geometrii obiektu i do tego, jakie decyzje mają z niej wynikać.

Przykład 1: plac pod halę lub parking. Teren jest zwarty, a projekt ma stałe spadki. Zwykle wygrywa metoda siatki kwadratów albo model TIN z pomiaru tachimetrem/RTK. Dostajesz szybko rozdzielone objętości wykopu i nasypu oraz czytelny bilans, który pozwala ustalić, czy grunt z wykopu „wystarczy” na nasypy.

Przykład 2: droga dojazdowa lub rurociąg w pasie technicznym. Zmiany wysokości są znaczące, a obiekt jest liniowy. Tu zazwyczaj lepsza jest metoda przekrojów poprzecznych, bo pozwala kontrolować objętości wzdłuż trasy, a w razie korekt projektowych łatwo zaktualizować obliczenia na konkretnym odcinku.

Przykład 3: piaskownia, hałda kruszywa, rozległy teren z trudnym dojściem. W takich zadaniach często uzasadnione ekonomicznie jest skanowanie laserowe lub fotogrametria, bo koszt pomiaru zwraca się w jakości danych i w czasie. Dodatkowo możesz wracać do chmury punktów, wykonywać przekroje kontrolne, a przy kolejnych kampaniach pomiarowych porównać modele i policzyć różnicę objętości (np. „ile ubyło materiału w tym miesiącu”).

Najczęstsze błędy w obliczaniu kubatur i jak ich uniknąć na etapie pomiaru

Problemy z kubaturą rzadko biorą się z „magii”. Zwykle to suma drobnych zaniedbań: zbyt rzadkie punkty, nieczytelne załamania terenu, błędnie przyjęty poziom odniesienia albo pomieszanie wariantów projektu. W praktyce skutkuje to tym, że kosztorys „nie klei się” z rzeczywistością, a na budowie zaczyna się nerwowe szukanie, kto się pomylił.

• Zbyt duże oczko siatki – na pozornie płaskim terenie potrafią być lokalne depresje lub garby, które znikają w uśrednieniu.
• Pominięte linie załamania (krawędzie skarp, rowy, nasypy technologiczne) – model robi się „wygładzony”, a objętości przestają odpowiadać realnym bryłom.
• Brak rozdzielenia wykopu i nasypu tam, gdzie przebiega linia robót zerowych – bilans wychodzi, ale logistyka na budowie już nie.
• Nieaktualny projekt – liczenie na bazie starej niwelety lub innego wariantu spadków to prosta droga do rozjazdu między kosztorysem a wykonaniem.
• Brak kontroli jakości pomiaru – bez punktów kontrolnych i spójnej metodologii nawet dobry sprzęt nie gwarantuje dobrego wyniku.

Warto pamiętać, że „dokładnie” nie zawsze znaczy „drogo”. Czasem wystarczy dobrać właściwą technologię do warunków terenowych i celu inwestycji. Jeśli kubatura ma trafić do rozliczeń, warto podnieść standard pomiaru. Jeśli to wstępny bilans do koncepcji, często wystarczy metoda szybsza, ale wykonana z głową.

Jak wyglądają obliczenia w praktyce inwestycji i kiedy warto włączyć geodetę

Najwięcej oszczędza się nie wtedy, gdy „tniesz” na pomiarze, tylko wtedy, gdy wcześnie wiesz, ile ziemi realnie ruszysz. Dlatego geodeta często wchodzi do gry jeszcze przed rozpoczęciem robót: do oceny wariantów niwelety, weryfikacji spadków, sprawdzenia, czy bilans mas ziemnych ma szansę się domknąć bez kosztownych transportów.

W regionie, gdzie działamy lokalnie, czyli Szczecin, Gorzów Wielkopolski oraz woj. lubuskie i zachodniopomorskie, typowy scenariusz wygląda tak: pomiar stanu istniejącego, przygotowanie modelu, obliczenia wykopu/nasypu, a następnie aktualizacja po zmianach projektowych albo po etapie wykonania. To podejście ogranicza ryzyko „niespodzianek”, zwłaszcza przy inwestycjach, gdzie grunt trzeba dowozić lub wywozić na większą odległość.

Jeżeli chcesz wejść głębiej w temat i zobaczyć, jak może wyglądać usługa liczona „od A do Z” (pomiar, model, kubatury, rozdzielenie na wykop/nasyp), sprawdź opis: obliczanie objętości mas ziemnych. Taka dokumentacja jest szczególnie przydatna, gdy zależy Ci na porównywalności wyników w czasie (np. rozliczenia etapów, kontrola postępu prac, analiza zmian po korektach projektu).

Na koniec praktyczna uwaga: niezależnie od metody, wynik obliczeń powinien dać się obronić. To znaczy: mieć jasno opisane dane wejściowe, datę pomiaru, przyjęty układ odniesienia, sposób modelowania oraz rozdzielenie na wykopy i nasypy. Wtedy kubatura przestaje być „liczbą z kartki”, a staje się realnym narzędziem do prowadzenia budowy.
